Анализатор цифровых автомобильных шин CAN LIN MPX

Здравствуйте.


Это описание разработанного мной устройства для анализа цифровых автомобильных шин CAN, LIN и MPX под названием Multihacker.


Multihacker предназначен для работы с автомобильными шинами CAN (два канала), LIN и MPX (используется в Toyota). Данные можно читать, сохранять в файл для последующего воспроизведения и отправки в шину. Можно составлять свои пакеты с перебором идентификаторов и данных, создавать счётчики с определённым диапазоном и шагом, а так же добавлять контрольные суммы (в некоторых случаях).

Для работы с CAN-шиной есть два канала, что даёт возможность подключать Multihacker в разрыв шины и создавать шлюз, перекидывая пакеты из одного канала в другой (в обе стороны), фильтровать пакеты и добавлять свои. Так же можно записывать данные с обоих каналов одновременно, и отправлять разные пакеты в разные каналы. LIN и MPX одноканальные, но по запросу можно добавить каналы.


Работа с Мультихакером осуществляется с помощью программы запущенной на компьютере (программы написаны для Win и Linux). Для каждой шины используется своя отдельная программа — Multihacker CAN, Multihacker LIN, Multihacker MPX.

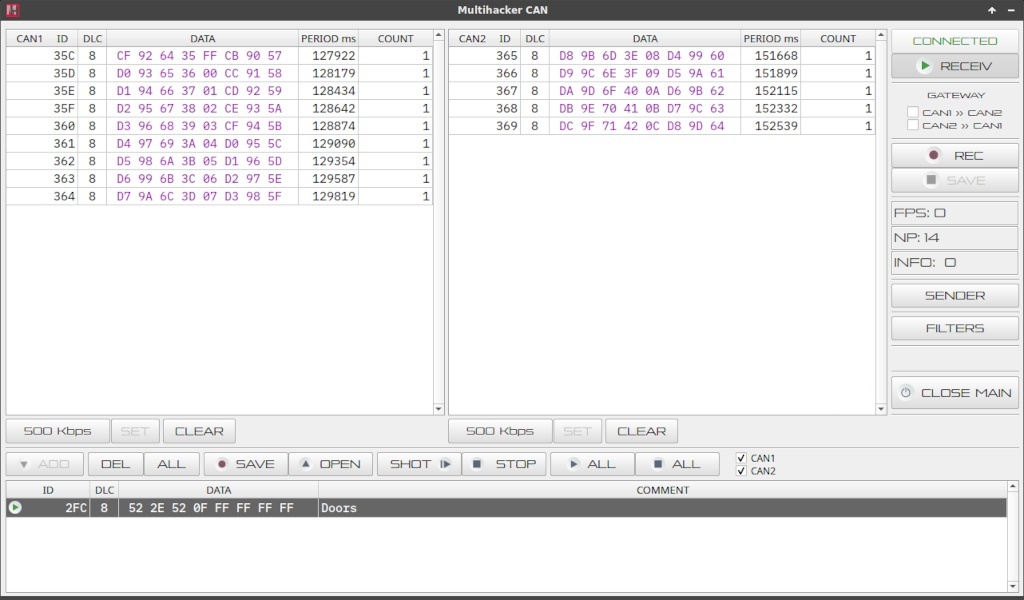

Вот так выглядит Multihacker CAN…

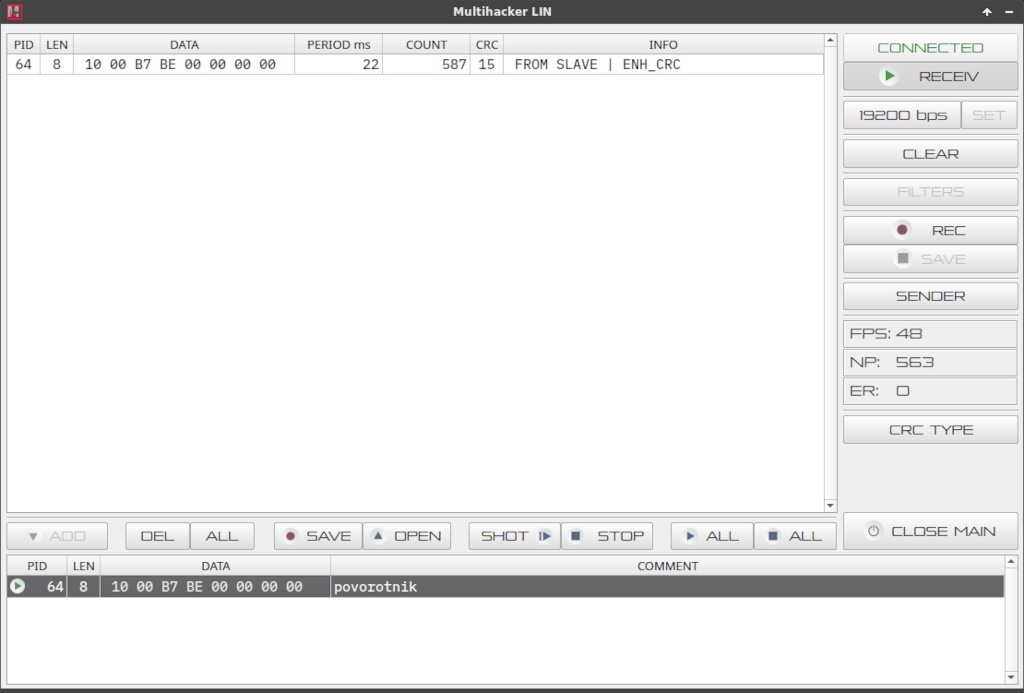

Multihacker LIN…

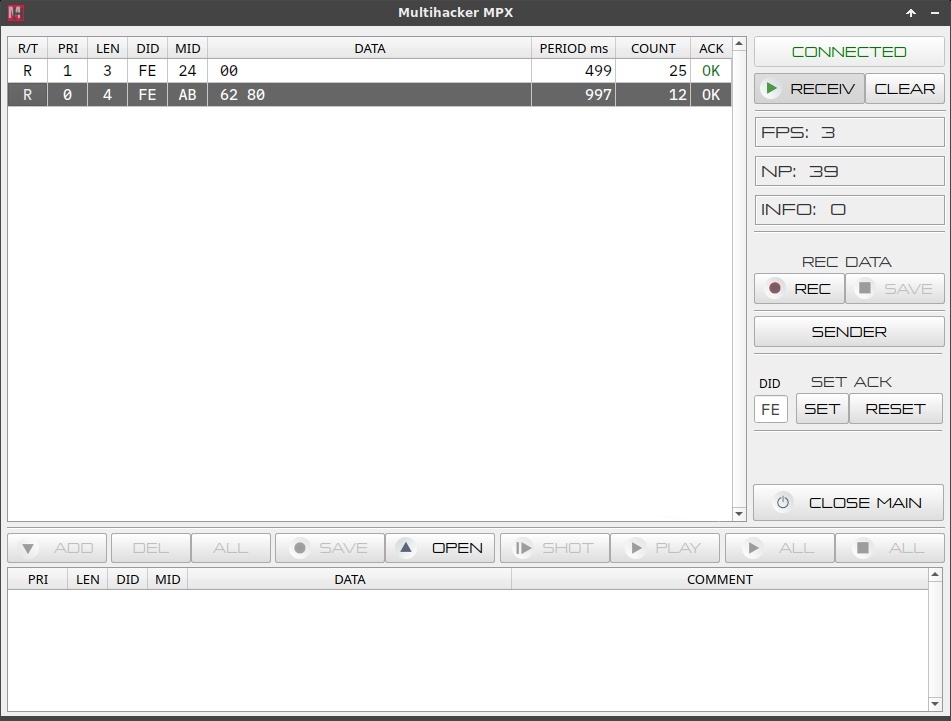

Multihacker MPX…




Всё что нужно для начала работы, это подключить Мультихакер к питанию автомобиля (+12в), подключиться к нужному интерфейсу и воткнуть USB в комп. Далее просто запустить соответствующую программу и работать.

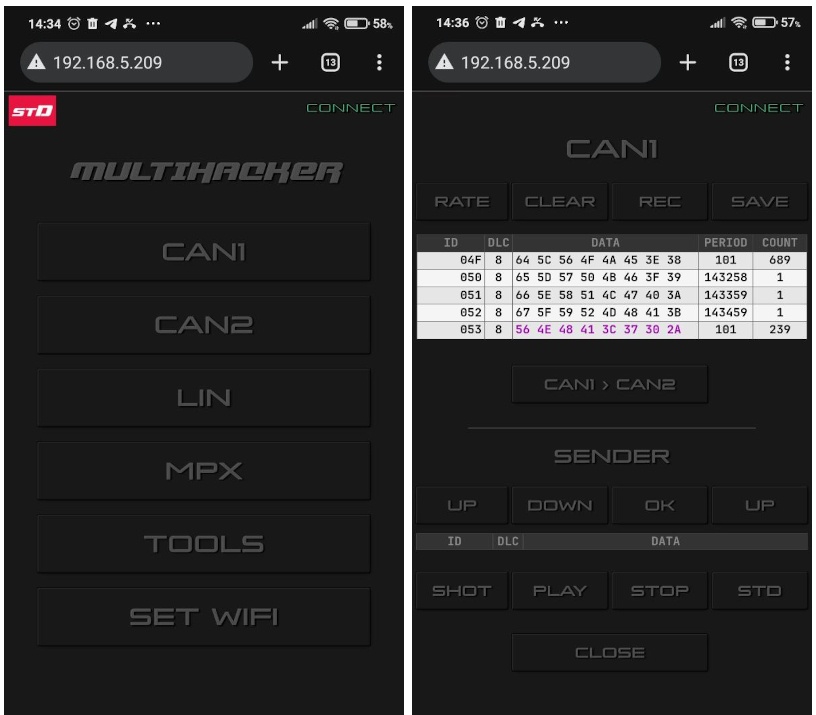

Однако это не всё. При работе в «полевых» условиях может быть не слишком удобно работать с компом или ноутбуком, поэтому у Мультихакера есть режим работы по WIFI со смартфоном, планшетом и т.п. То есть компьютер в этом случае вообще не нужен, достаточно подключить Мультихакер к питанию (от авто +12в.) и подключится к нему по WIFI. Выглядеть это будет так…




В этом режиме функционал сильно ограниченный в сравнении с компьютерной программой, однако всё самое необходимое есть. Можно читать и записывать пакеты, которые потом можно открывать в основной программе, а так же отправлять пакеты в шину. То есть, если нужно просто списать пакеты где-то, то достаточно взять с собой только Мультихакер.

Никаких программ на телефон устанавливать не нужно, всё работает исключительно в браузере (желательно Chrome).

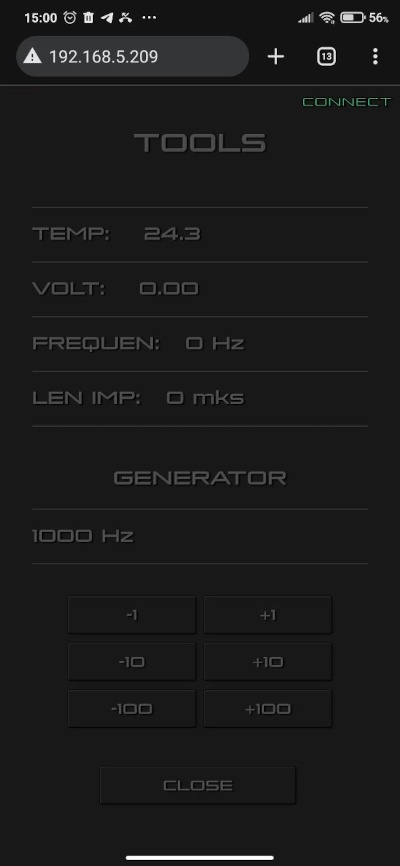

В режиме WIFI есть ещё один пункт в меню — TOOLS…




Есть температурный сенсор и вольтметр, это так, на всякий случай, а так же весьма полезные вещи в виде частотомера (для измерения постоянной частоты и длины импульса) и генератора частоты. Поскольку Мультихакер ориентирован на работу с автомобилем, то, например при адаптации приборной панели, может понадобиться прочитать частоты с приборов или наоборот генерировать частоту с последующей подачей её на приборы. Напряжение входной частоты может варьироваться от 3 до 16 вольт, а напряжение исходящей частоты равно 5в.


Здесь опубликовано только краткое описание прибора, подробнее обо всём можно узнать из этого видео (Youtube) или этого (Rutube). Там же на канале есть отдельные видео инструкции по использованию Мультихакера.

Помимо этого я занимаюсь адаптацией различных узлов и агрегатов автомобилей, например, адаптацией приборных панелей от одного автомобиля для работы с другим. То есть вы можете прислать мне, например, панель приборов, а я найду пакеты (CAN, LIN, MPX) или аналоговые сигналы отвечающие за те или иные функции. Далее в зависимости от пожеланий либо изготовлю адаптер, либо просто скажу что за что отвечает, а вы уже сами будете решать, что с этим делать.


По вопросам приобретения прибора и по всем остальным вопросам пишите в Телеграм-чат Multihacker_stD

Обзорное видео YouTube RuTube
